混凝土是现代建筑的 “骨架”，住宅、写字楼、厂房、桥梁大多以钢筋混凝土为核心结构。很多人认为混凝土不怕火、耐高温，就算发生火灾，烧完打扫干净就能正常使用。但事实上，混凝土并非耐火材料。高温明火会从外观、强度、结构稳定性等多个方面破坏建筑本体。火灾后的混凝土建筑，看似完好无损，内部可能早已暗藏隐患，盲目投入使用极易引发坍塌、开裂等安全事故。今天我们就来科普混凝土结构火灾后的各类典型问题。
图片由AI原创生成
一、表面直观损伤：肉眼可见的初期破坏
火灾高温会直接作用于混凝土表层，产生肉眼可直接观察的损伤，也是判定建筑过火程度的基础依据。

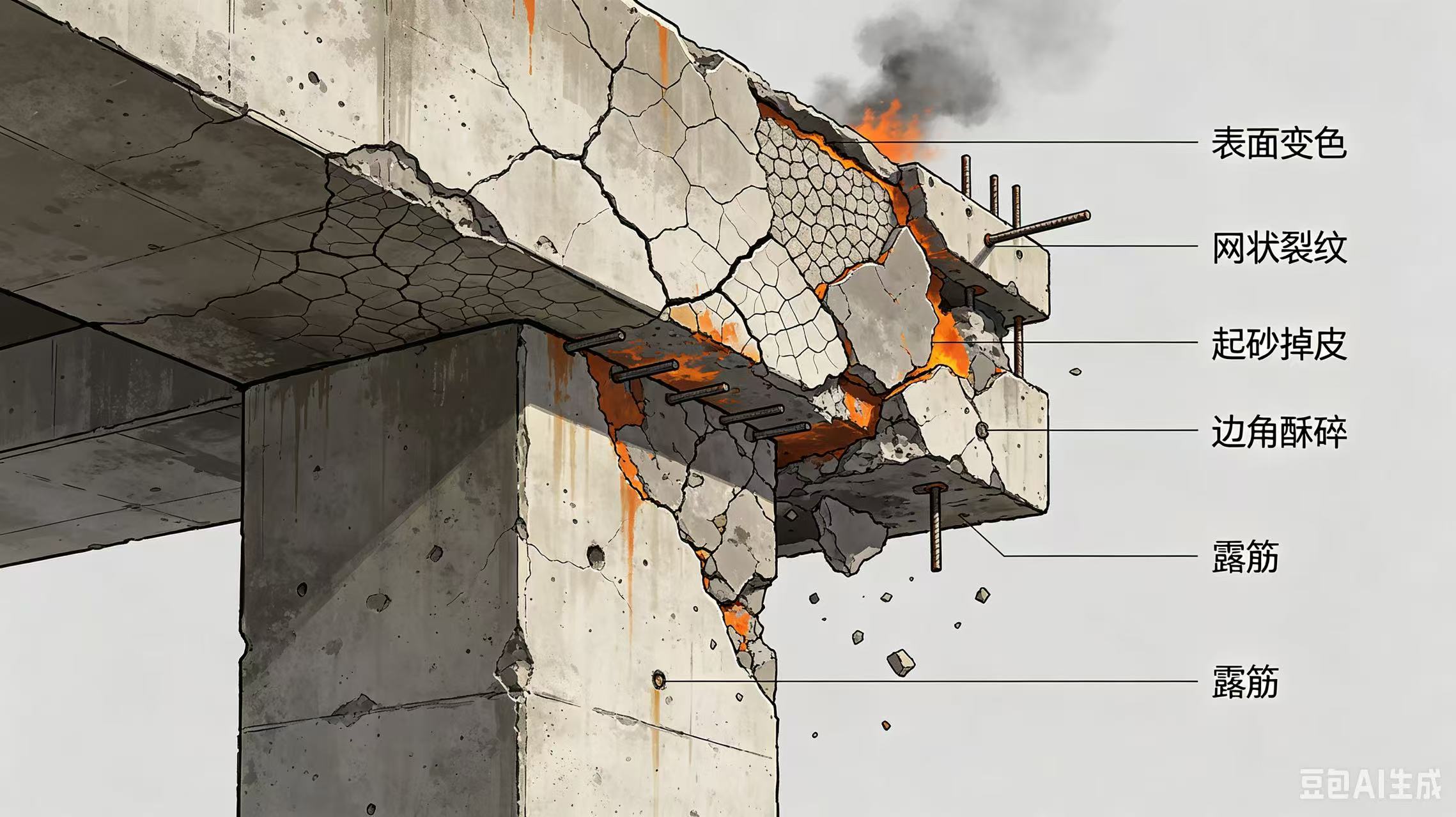

图片由AI原创生成
1. 表面变色、色泽分层
混凝土在不同高温灼烧下，会呈现固定的颜色变化，温度越高损伤越严重：
200℃~300℃：表面泛浅灰色、无明显变化，损伤极轻；
400℃~600℃：整体发黄、泛棕褐色，表层材质开始变性；
700℃以上：出现灰白色、焦白色，混凝土表层矿物成分彻底改变。
这种变色是不可逆的，意味着表层混凝土的密实度已经下降。
2. 大面积开裂、网状龟裂纹
高温会让混凝土内部水分快速蒸发、骨料和水泥浆热胀冷缩比例不一致，导致表面出现不规则网状裂纹、贯穿性裂缝。
轻微过火是表层细碎裂纹，高温灼烧后会出现竖向、横向长裂缝，这些裂缝会成为水汽、空气的通道，后续加速钢筋锈蚀。
3. 表层起砂、脱皮、剥落、露骨
这是火灾后最常见的问题。高温会让混凝土表层的水泥胶结力彻底失效，原本坚硬的表层变得松散酥脆，用手即可搓下砂石粉末，也就是起砂掉皮。
若火势温度高、燃烧时间久，会出现混凝土大面积剥落、空鼓，严重时直接露出内部的钢筋（露骨），让原本被混凝土包裹保护的钢筋完全暴露在空气中，失去防护层。
4. 边角缺损、酥碎坍塌
梁柱、楼板、墙体的边角是结构薄弱部位，受热最快、应力最集中，火灾后极易出现边角酥碎、缺棱掉角，局部混凝土松散脱落，整体构件完整性被破坏。
二、核心性能下降：看不见的强度暴跌
很多建筑火灾后外观破损不严重，但混凝土整体强度、硬度、承载力已经大幅下降，这是最隐蔽、最危险的问题。

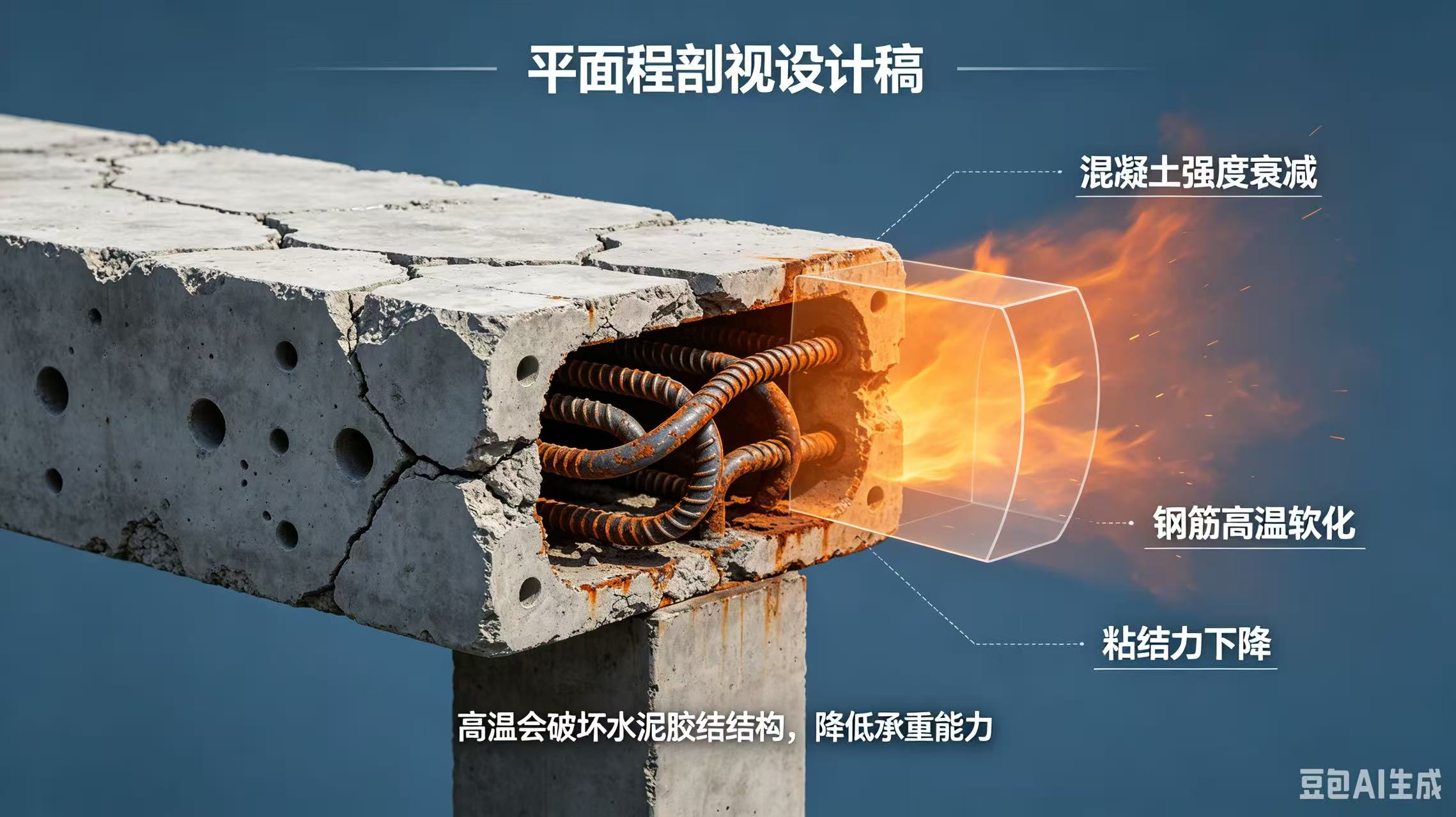

图片由AI原创生成
1. 混凝土抗压强度大幅衰减
混凝土的核心承重能力来自水泥水化形成的胶结结构。长期高温灼烧会破坏内部水化产物，导致结构疏松、孔隙变大：
300℃以内：强度下降 10%~20%，基本不影响主体安全；
500℃左右：强度下降 40%~50%，承重能力大幅打折；
800℃以上：强度损失超 70%，基本失去承重能力，构件近乎报废。
简单来说：看着完好的梁柱，可能已经扛不住原本的荷载。
2. 抗渗、抗冻、耐腐蚀性能彻底失效
火灾后的混凝土内部布满细微裂缝和孔隙，密实度大幅降低。原本防水、防潮、抗腐蚀的功能完全丧失：雨水、潮气会轻松渗入结构内部，为后续钢筋生锈、结构老化埋下长期隐患。
三、钢筋系统损伤：建筑骨架的致命隐患
钢筋和混凝土协同工作，才是建筑承重的关键。火灾对钢筋的破坏，往往比混凝土本身更致命。
1. 钢筋高温软化、变形弯曲
普通建筑钢筋在 600℃以上高温中，会快速丧失刚度、变软拉伸。火灾中，楼板、梁柱受高温烘烤，内部钢筋会出现弯曲、拉长、下垂变形，直接改变构件受力状态。
2. 钢筋保护层失效、快速锈蚀
正常情况下，混凝土保护层隔绝空气和水分，保护钢筋不生锈。火灾后混凝土脱皮、开裂、露骨，保护层彻底破损。
火灾后的残留水汽、烟气酸性物质，会加速钢筋氧化生锈。钢筋生锈后体积会膨胀，进一步撑裂混凝土，形成开裂→锈蚀→更开裂的恶性循环。
3. 钢筋与混凝土粘结力脱落
钢筋依靠和混凝土的咬合粘结力共同承重。高温会让两者接触面膨胀脱节、出现缝隙，粘结力大幅下降甚至完全失效。
最终出现 “钢筋是钢筋、混凝土是混凝土”，两者无法协同受力，构件抗震、承重能力直接报废。
四、整体结构变形：建筑几何形态破坏
长时间、大范围火灾，会造成整层、整栋建筑的结构性变形，属于重度损伤。
1. 楼板下垂、起拱、凹凸变形
楼板厚度薄、受热面积大，火灾后最容易出现中部下垂、四周起拱、板面凹凸不平，说明楼板内部钢筋和混凝土结构已经变形，承载力不足，极易发生坍塌。
2. 梁柱侧弯、墙体鼓胀、倾斜
框架柱、承重梁受单侧或双侧高温灼烧，受热不均会出现弯曲侧弯；剪力墙、填充墙会出现局部鼓胀、倾斜，导致建筑整体垂直度偏差超标，结构稳定性变差。
五、长期隐蔽隐患：火灾后的后遗症
很多人以为火灾扑灭、修复表面破损就万事大吉，实则混凝土火灾损伤是持续性、不可逆的。
结构耐久性大幅降低：过火混凝土老化速度是普通混凝土的数倍，使用寿命大幅缩短；
抗震能力断崖式下降：开裂、粘结失效、构件变形后，建筑的韧性、抗震性彻底受损，遇轻微震动就可能出现裂缝、坍塌；
反复渗漏、返潮发霉：内部孔隙裂缝永久存在，建筑会长期潮湿，滋生霉菌，进一步腐蚀结构。
六、总结：火灾后混凝土结构损伤分级

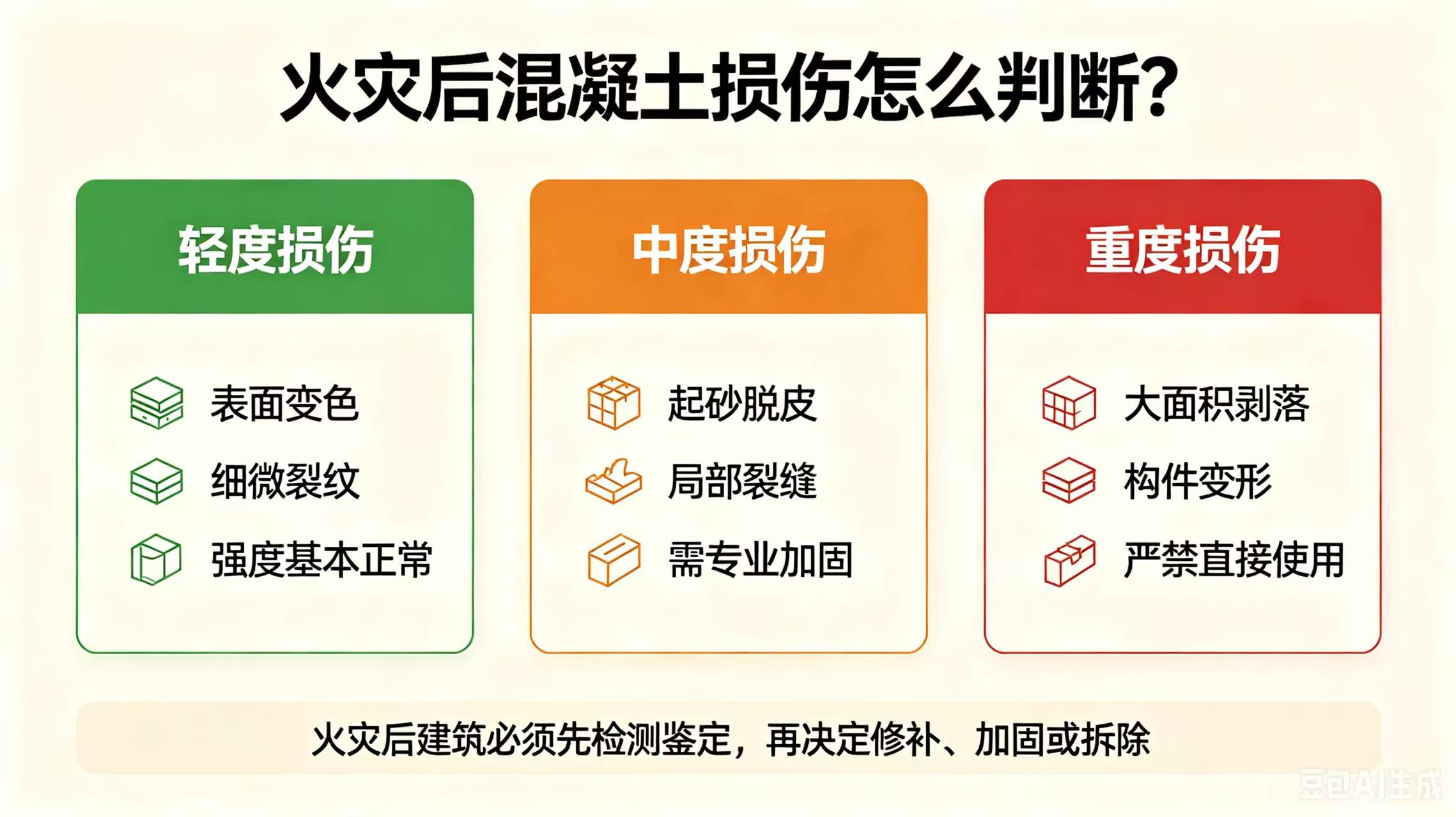

图片由AI原创生成
轻度损伤：仅表面变色、细微裂纹，强度基本正常，简单修补即可使用；
中度损伤：表层起砂脱皮、局部裂缝，强度小幅下降，需专业加固修复；
重度损伤：大面积剥落、露筋、构件变形、强度大幅衰减，需拆除重建或整体加固，严禁直接使用。
最后科普提醒
混凝土建筑火灾后，绝对不能凭肉眼判断安全！
所有过火建筑，必须经过专业机构检测鉴定，通过强度回弹、裂缝检测、结构验算等专业手段，判定损伤等级，再决定修补、加固或拆除，杜绝带隐患建筑投入使用。
（本文部分内容由AI生成）
内容来自：福建省泉州市科学技术协会
